Détails de produit
Lieu d'origine: SHANDONG CHINE
Nom de marque: Shangqing Environmental Protection
Certification: Product Qualification Certificate
Numéro de modèle: SQTZ-50
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: RMB 200000-240000
Détails d'emballage: 12000 × 2500 × 2500 mm
Délai de livraison: 15-30 jours ouvrables
qualité matérielle: |
Acier Carbone |
Dimensions hors-tout: |
12000 × 2500 × 2500 mm |
Capacité de traitement: |
³ /D de 50m |
style structurel: |
Intégration |
Traitement de la personnalisation: |
correct |
Poids d'individu d'équipement: |
5.8t |
qualité matérielle: |
Acier Carbone |
Dimensions hors-tout: |
12000 × 2500 × 2500 mm |
Capacité de traitement: |
³ /D de 50m |
style structurel: |
Intégration |
Traitement de la personnalisation: |
correct |
Poids d'individu d'équipement: |
5.8t |

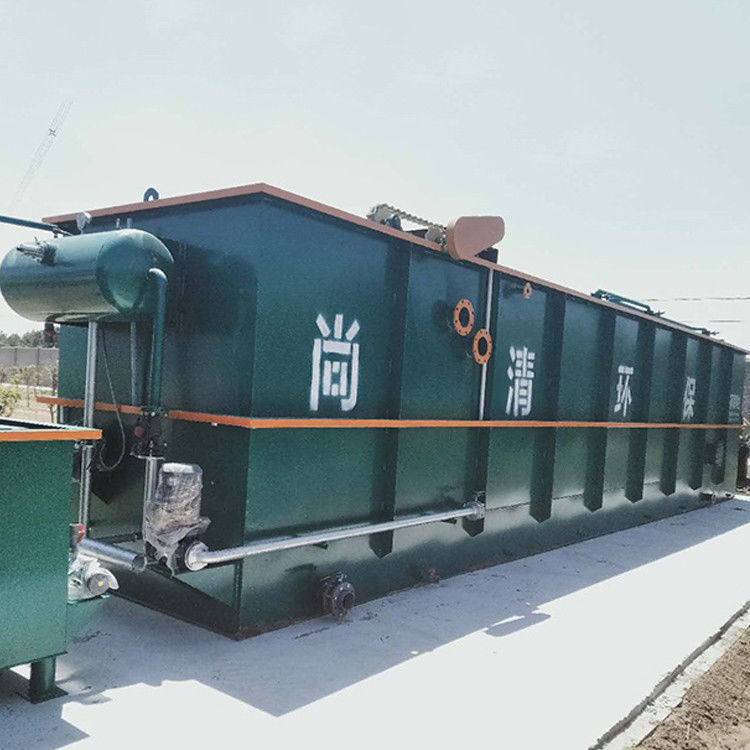

Équipement de traitement des eaux usées d'abattage d'acier au carbone 50T/D SQTZ-50
1, base de conception pour l'équipement de traitement des eaux usées des abattoirs
Mesures de gestion pour la protection de l'environnement des projets de construction (publiées par la Commission de protection de l'environnement du Conseil d'État, la Commission nationale de planification et la Commission économique nationale le 26 mars 1986) ;
Règlement sur la gestion de la protection de l'environnement des projets de construction (adopté lors de la 10e réunion exécutive du Conseil d'État le 18 novembre 1998) ;
La norme de troisième niveau dans GB13457-92 « Normes d'émission pour les polluants de l'eau dans l'industrie de transformation de la viande »
Code de conception du drainage extérieur GB50014-2006 ;
Les données et documents pertinents fournis par la partie A.
2, autres spécifications et normes pour les équipements de traitement des eaux usées des abattoirs :
Code de conception du drainage extérieur GB50014-2006 ;
Code de conception structurelle de l'ingénierie de l'approvisionnement en eau et du drainage (GBJ69-2002) ;
Code de conception de protection contre la corrosion industrielle GBJ46-82 ;
Manuel des facteurs de génération et d'émission de polluants industriels ;
Norme régionale sur le bruit environnemental urbain GB3096-93 ;
Code de conception des systèmes d'alimentation et de distribution d'énergie (GB50217-94) ;
Code de conception de l'approvisionnement en eau et du drainage des bâtiments GB50015-2003 ;
Règlement sur la sélection des instruments d'automatisation (HG20507-92) ;
Code de conception des installations électriques basse tension (GB50054-95) ;
Spécification de conception pour les stations de pompage GB/T50265-97.
3, principes de conception des équipements de traitement des eaux usées des abattoirs
Appliquer strictement les réglementations nationales et locales en matière d'environnement, de santé et de sécurité, et après traitement, les principaux indicateurs de qualité de l'eau répondent aux normes nationales pertinentes ;
Adhérant à une attitude scientifique dans la conception, le processus de traitement de l'eau adopté doit non seulement refléter une technologie de pointe, une rationalité économique, mais également être mature, sûr et fiable, et présenter les caractéristiques d'un fonctionnement simple et d'un fonctionnement et d'une gestion pratiques ;
L'unité de traitement est relativement compacte et occupe le moins de terrain possible, tout en assurant un fonctionnement stable et répondant aux normes de qualité des effluents, en minimisant autant que possible les coûts d'ingénierie et d'exploitation ;
Adhérez au principe de combiner le traitement biochimique des eaux usées avec le traitement écologique dans la conception et créez un environnement écologique harmonieux pour le traitement des eaux usées.
4, échelle de conception et de traitement des équipements de traitement des eaux usées des abattoirs
Selon les informations fournies, la quantité d'eaux usées des abattoirs est de 200 m³/j.Les eaux usées proviennent principalement de l’eau de rinçage lors de l’abattage des porcs, de l’eau de nettoyage de la viande et des viscères après l’abattage et de l’eau de nettoyage des équipements et des lieux d’abattage.Rejet concentré des eaux usées pendant la production.
5, qualité de l'eau d'entrée et de sortie de l'équipement de traitement des eaux usées des abattoirs
Sur la base de l'expérience dans le traitement des eaux usées des abattoirs, la qualité des eaux usées brutes avant traitement dans ce projet est présentée dans le tableau ci-dessous.
Unité : mg/L
Qualité du facteur de pollution | Conception de la qualité de l'eau d'entrée |
CODCr | ≤2000 |
DBO5 | ≤875 |
SS | ≤875 |
Huiles animales et végétales |
≤125 |
NH3-N | ≤100 |
pH | 6~9 |
Nombre d'Escherichia coli |
≤ 20 000 unités |
Exigences de qualité des effluents
Les indicateurs de qualité des effluents dans la conception de ce programme suivent strictement la norme de troisième niveau de la norme GB13457-92 « Norme de rejet de polluants dans l'eau pour l'industrie de transformation de la viande ».
Unité: mg/L
Qualité du facteur de pollution | Norme de troisième niveau |
CODCr | ≤500 |
DBO5 | ≤300 |
SS | ≤400 |
NH3-N | - |
Huiles animales et végétales | ≤60 |
pH | 6,0 ~ 9,0 |
groupe de coliformes |
- |
6, Analyse du processus de traitement des équipements de traitement des eaux usées des abattoirs
Les eaux usées d'abattoir contiennent des polluants tels que du sang animal, de l'huile, de la viande hachée, des résidus alimentaires, des poils de porc, des excréments et des sédiments.Les caractéristiques des eaux usées peuvent être résumées comme suit : (1) changements significatifs dans la qualité et la quantité de l'eau (les eaux usées de l'usine sont évacuées de manière centralisée) ;(2) De la qualité des eaux usées d'origine, il peut être constaté que les eaux usées ont une bonne biodégradabilité, avec un rapport B/C supérieur à 0,4, ce qui les rend adaptées au traitement biologique ;(3) La teneur en matières en suspension dans les eaux usées est très élevée, avec des MES ≤ 1 500 mg/L.Outre les particules d'impuretés inorganiques, il existe également de nombreuses substances organiques peu fluides, telles que les lipides et les protéines, qui représentent environ 40 à 50 % du CODCr.Dans ce projet, CODCr ≤ 2000 mg/L, DBO5 ≤ 900 mg/L et huiles animales et végétales ≤ 125 mg/L.Sur la base de la qualité de l'eau, on peut constater que les eaux usées des abattoirs ont une bonne biodégradabilité, avec une qualité d'eau trouble, faciles à pourrir et à odeur, et forment de l'écume. Un pré-traitement est nécessaire avant le traitement biologique.
L'utilisation du processus de traitement biologique A/O a été la principale méthode utilisée par les travailleurs nationaux et étrangers de la protection de l'environnement ces dernières années pour résoudre la dénitrification des eaux usées.Cette méthode présente les caractéristiques suivantes :
En utilisant les bactéries nitrifiantes et les bactéries dénitrifiantes cultivées dans le système, l’objectif d’élimination des matières organiques contenant du carbone et de l’azote ammoniacal dans les eaux usées est atteint.Par rapport à l'ajout d'un système de traitement tertiaire de dénitrification après un traitement ordinaire par boues activées, il présente les avantages d'un faible investissement en infrastructure, de faibles coûts d'exploitation, d'une faible consommation d'énergie et d'une moindre occupation des terres.
Le système de traitement biologique A/O produit moins de boues en excès que les systèmes de traitement biologique généraux, présente de bonnes performances de décantation des boues et est facile à déshydrater.
La méthode biologique A/O présente une résistance aux charges d’impact plus élevée et un fonctionnement stable par rapport aux systèmes de traitement biologique généraux.
Le système de traitement biologique A/O convertit le NO2-N en N2, il n'y a donc aucune accumulation de NO2-N générée pendant le processus de nitrification.Cependant, 1 mg/NO2-N peut entraîner une valeur DCO de 1,14 mg.Par conséquent, lors de la nitrification uniquement, bien que la concentration en azote ammoniacal puisse répondre à la norme, la concentration en DCO dépasse souvent considérablement la norme.L'adoption d'un système de traitement biologique A/O peut non seulement résoudre la pollution organique, mais également résoudre la pollution par l'azote et le phosphore.En résumé, grâce à ce flux de processus, tous les indicateurs de l'effluent peuvent répondre à la norme de troisième niveau de la « Norme de rejet de polluants dans l'eau pour l'industrie de transformation de la viande » GB13457-92.
7, Précautions pour l'équipement de traitement des eaux usées des abattoirs
(1) Les poils d'animaux, les résidus alimentaires, la viande cassée, les résidus d'os, etc. sont susceptibles de boucher la pompe, ce qui affectera l'ensemble du traitement ultérieur.Des grilles mécaniques sont donc utilisées dans le plan pour éliminer la majorité des matières en suspension, des impuretés, etc.
(2) La teneur en matière organique est élevée et le traitement par flottation à air est utilisé pour éliminer la plupart des matières en suspension et des matières organiques insolubles, tout en réduisant l'huile émulsionnée et en améliorant l'impact de l'huile et de la graisse dans les eaux usées sur le traitement ultérieur de l'unité biochimique d'aération microbienne fixe .
(3) Adopter un système de traitement biochimique par aération microbienne pour réduire la concentration de polluants et augmenter l’étape de nitrification afin d’améliorer l’efficacité du traitement des eaux usées et assurer un fonctionnement stable.
(4) Afin de garantir davantage que la qualité de l'eau répond aux normes, ce processus adopte une combinaison de deux processus de traitement physico-chimique et biochimique pour garantir que l'effluent répond aux normes de rejet.
8, conception du flux de processus de l'équipement de traitement des eaux usées d'abattoir
Description du flux de processus :
Les eaux usées d'abattage sont collectées via un réseau de canalisations de collecte et s'écoulent dans une grille mécanique pour éliminer les gros morceaux de viande, les débris flottants et les petites matières en suspension telles que les poils d'animaux.Ensuite, il s'écoule dans un réservoir de sédimentation de séparation d'huile pour séparer et décanter l'huile, les débris osseux, les sédiments et d'autres substances présentes dans les eaux usées d'abattage.Ensuite, il entre dans un bassin de pré-aération pour être régulé.Un dispositif d'aération microporeux est installé dans le réservoir pour réguler le volume d'eau et homogénéiser la qualité de l'eau. Les eaux usées sont ensuite soulevées par la pompe à eaux usées et pénètrent dans l'équipement de flottation à air.Après la réaction de dosage, les eaux usées pénètrent dans la zone de mélange du système de flottation à air et entrent en contact avec l'eau dissoute libérée, faisant adhérer le floc à de fines bulles avant d'entrer dans la zone de flottation à air.Sous l’action de la flottabilité de l’air, le floc flotte vers la surface de l’eau pour former de l’écume.L'eau propre de la couche inférieure s'écoule vers le réservoir d'eau propre via un collecteur d'eau, et une partie de celle-ci reflue pour utiliser l'air dissous.L'eau propre restante s'écoule par l'orifice de trop-plein.Une fois que l'écume sur la surface de l'eau du réservoir de flottation à air s'est accumulée jusqu'à une certaine épaisseur, elle est raclée dans la zone de décharge de boue de la machine de flottation à air par un grattoir en mousse, puis déchargée dans le réservoir de boues.La machine de flottation à air dissous élimine principalement les matières organiques en suspension et les substances pétrolières.Après traitement, il entre dans le réservoir d'eau intermédiaire pour tamponner le volume et la qualité de l'eau, puis est soulevé par la pompe à eaux usées vers le réservoir d'acidification par hydrolyse.Le processus d'acidification par hydrolyse est principalement utilisé pour les processus de traitement des eaux usées à forte concentration de matière organique et à haute teneur en MES, et constitue un processus relativement important.La méthode de traitement par hydrolyse (acidification) est une méthode qui se situe entre les méthodes de traitement aérobie et anaérobie et peut être combinée avec d'autres processus pour réduire les coûts de traitement et améliorer l'efficacité du traitement.Le processus d'acidification par hydrolyse contrôle le traitement anaérobie dans les première et deuxième étapes du traitement anaérobie avec un temps de réaction plus court en fonction des différents taux de croissance des bactéries produisant du méthane et des bactéries produisant de l'acide hydrolyse.Cela implique l'hydrolyse de la matière organique insoluble en matière organique soluble sous l'action d'un grand nombre de bactéries d'hydrolyse et de bactéries d'acidification, et la conversion de substances macromoléculaires difficiles à biodégradables en substances à petites molécules facilement biodégradables, améliorant ainsi la biodégradabilité des eaux usées. une base solide pour un traitement ultérieur.Après hydrolyse et acidification, les eaux usées sont pompées vers un équipement de traitement des eaux usées intégré.L'unité de traitement biochimique microbien à l'intérieur de l'équipement élimine les polluants restants dans les eaux usées par adsorption et dégradation biologiques.Les matières en suspension et la turbidité des effluents sont proches de zéro, et les eaux usées purifiées sont désinfectées et répondent aux normes avant d'être rejetées dans le réseau municipal de canalisations d'eaux usées.
